1 概述

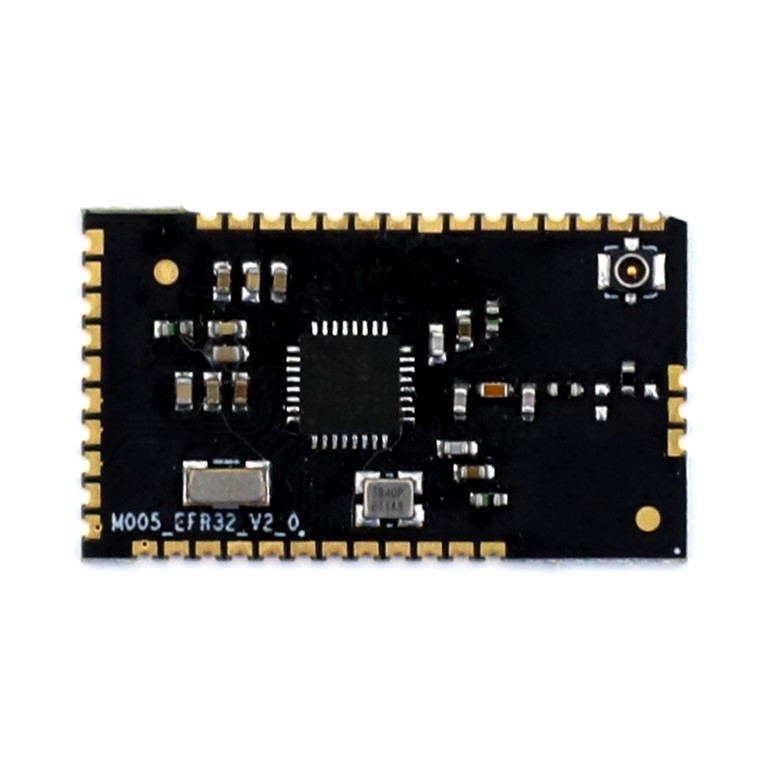

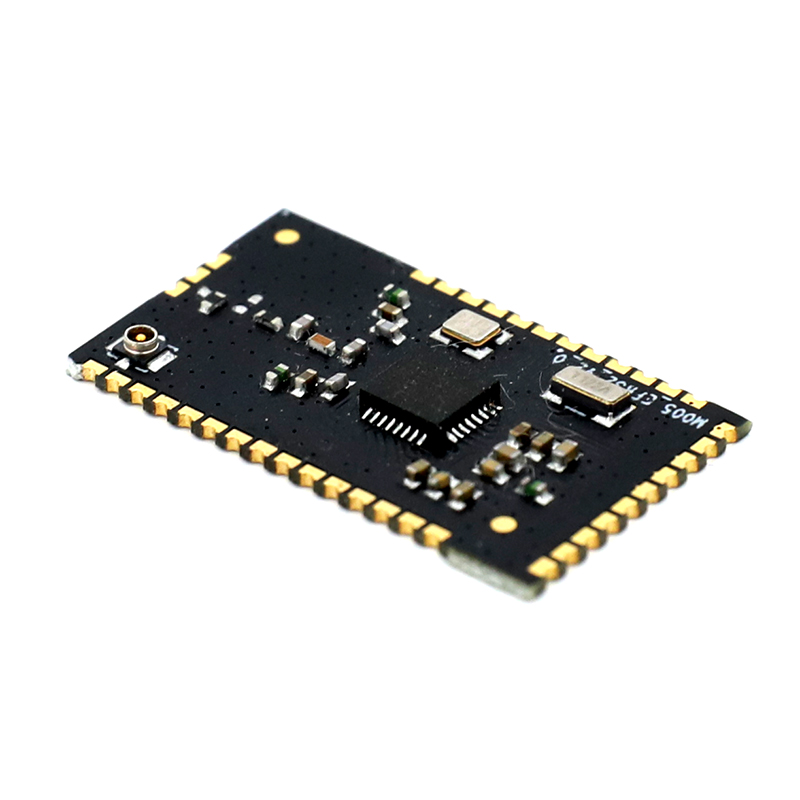

M005模块提供极低功耗、高性能、符合低功耗蓝牙5.1（Zigbee）协议的IoT设备解决方案。M005模块内嵌主频高达80MHz的ARM Cortex-M33内核，具有丰富的内存资源及I/O接口，协助客户快速实现简单或复杂的产品开发。

1.1 应用领域

1)      IoT传感器和终端设备；

2)      智能家居；

3)      智能工业；

4)      商业照明；

2 特性

·         内嵌主频高达80MHz的32-bit ARM® Cortex®-M33内核，集成DSP指令集和浮点运算单元

·         发射功率高达10dBm

·         Flash容量高达768kB，RAM容量高达64kB

·         极低的休眠电流、多种休眠模式可选

·         真随机数生成

·         硬件加密支持，包括但不限于：AES，SHA-1，SHA-2，ECC等

·         多通道ADC输入，多通道DAC输出

·         链路预算高达107.5dBm @ 1Mbit/s GFSK, 2.4GHz

·         支持Bluetooth Mesh OTA

·         工作温度范围：-40℃到+125℃







3 电气参数

以下表格中所有的电气参数，除了特殊指明，都是在如下条件：

·         典型参数：工作温度25℃，工作电压3.3V

·         射频参数：断开PCBA天线，连接外部仪器（源或者目标阻抗为50Ω）

·         极限参数，代表工作的最恶劣条件



3.1 极限参数









3.2 RF参数



3.3 其他参数



4 模块框架

4.1 SoC芯片

M005模块采用Silicon Labs的EFR32BG21/EFR32MG21系列芯片。该芯片集成了RF射频和基带、硬件MAC、硬件抓包模块、ARM^® Cortex^TM-M33微处理器、大容量Flash和RAM及大量丰富的外设资源。该芯片为用户提供了低成本、高性能的低功耗蓝牙解决方案。

4.2 天线

M005模块有两种连接天线的方式。第一种是直接连接模组的第三代I-PEX射频座，第二种是模组的射频口引脚与母板连接，然后模组使用母板上的射频接口资源。



天线和产品经过调试才能发挥模组的最佳性能，如果随意的连接一根天线，没有验证天线和产品是否会产生影响，那模组也无法发挥其实际的性能。最理想的状态就是天线、产品、模组进行实际使用条件下的联合模拟调试，根据实验结果去进行具体方案的衡量和更改。

4.3 引脚介绍

所有IO引脚的功能均支持功能重映射。



5 模块尺寸

注：36、37号焊盘为下载引脚，10、11号为供电引脚。建议底板预留好接口，为使用下载器更新程序预留空间。

6 模块型号细则

M005	蓝牙（ZigBee）	发射功率	Flash大小	UFL
模块前缀	B代表BG系列，M代表MG系列	1代表10dbm，2代表20dbm	7代表768K，5代表512K ,1代表1024K FLASH	N代表使能片上UFL，W代表使能39号引脚











以下为模块命名规则：

序号	模块型号	芯片内置	备注
1	M005B27N	EFR32BG21A020F768IM32	N代表的是内置UFL,W代表的是外置天线，39号引脚使能
2	M005B17N	EFR32BG21A010F768IM32	同上
3	M005M27N	EFR32MG21A020F768IM32	同上
4	M005M17N	EFR32MG21A010F768IM32	同上
5	M005M21N	EFR32MG21A020F1024IM32	同上
6	M005M25N	EFR32MG21A010F512IM32	同上
7	M005B15N	EFR32BG21A010F512IM32	同上
